Jaka jest różnica między zaworem kulowym z brązu a zaworem motylkowym z brązu?

Hej tam! Jako dostawca zaworów z brązu często otrzymuję pytania o różnice między zaworami grzybkowymi z brązu a przepustnicami z brązu. To częste pytanie, a zrozumienie tych różnic może pomóc w dokonaniu właściwego wyboru odpowiadającego konkretnym potrzebom. Przyjrzyjmy się więc bliżej tym dwóm typom zaworów.

Struktura i projekt

Na początek porozmawiajmy o strukturze. Zawór kulowy z brązu ma kulisty korpus z wewnętrzną przegrodą oddzielającą wlot i wylot. Tarcza zaworu porusza się w górę i w dół prostopadle do ścieżki przepływu. Taka konstrukcja pozwala na precyzyjną kontrolę natężenia przepływu. Można stopniowo otwierać lub zamykać zawór, aby regulować ilość przepływającego płynu. To jak odkręcanie kranu – możesz płynąć powoli lub w pełni – podczas strumienia.

Z drugiej strony przepustnica z brązu ma prostszą konstrukcję. Składa się z okrągłej tarczy, która obraca się na wale w korpusie zaworu. Tarcza jest umieszczona pośrodku rury, a kiedy się obraca, blokuje lub umożliwia przepływ płynu. Gdy dysk jest ustawiony równolegle do przepływu, zawór jest całkowicie otwarty, a gdy jest ustawiony prostopadle, zawór jest zamknięty.

Kontrola przepływu

Jeśli chodzi o kontrolę przepływu, te dwa zawory mają różne cechy. Zawór kulowy z brązu doskonale nadaje się do zastosowań, w których potrzebne jest precyzyjne sterowanie. Na przykład w systemie grzewczym można dokładnie dostosować ilość ciepłej wody przepływającej przez grzejnik. Liniowy ruch tarczy zaworu kulowego zapewnia ten poziom precyzji. Można dokonać niewielkiej regulacji położenia zaworu, a natężenie przepływu odpowiednio się zmieni.

Natomiast przepustnica z brązu jest raczej zaworem włączającym i wyłączającym lub szybko działającym. Świetnie nadaje się do zastosowań, w których trzeba szybko uruchomić lub zatrzymać przepływ. W dużym rurociągu wodnym można zastosować przepustnicę, aby szybko odciąć dopływ wody w sytuacji awaryjnej. Nie jest on jednak tak precyzyjny jak zawór kulowy, jeśli chodzi o częściową regulację przepływu. Jeśli spróbujesz użyć zaworu motylkowego do bardzo dokładnej kontroli przepływu, może być trudno uzyskać stabilne i dokładne natężenie przepływu.

Spadek ciśnienia

Spadek ciśnienia jest kolejnym ważnym czynnikiem, który należy wziąć pod uwagę. Zawór kulowy z brązu ma zazwyczaj większy spadek ciśnienia w porównaniu do przepustnicy z brązu. Dzieje się tak ze względu na jego wewnętrzną strukturę. Przegroda i prostopadły ruch tarczy stwarzają większy opór dla przepływu płynu. W systemie, w którym ciśnienie ma kluczowe znaczenie, takim jak wysokociśnieniowy układ hydrauliczny, ten większy spadek ciśnienia może być wadą. Aby utrzymać żądane natężenie przepływu, może być konieczne użycie mocniejszej pompy.

Przepustnica z brązu, charakteryzująca się stosunkowo niezakłóconą ścieżką przepływu przy pełnym otwarciu, charakteryzuje się niższym spadkiem ciśnienia. To sprawia, że ​​jest to lepszy wybór w przypadku systemów, w których ważna jest minimalizacja strat ciśnienia, takich jak wielkoskalowe sieci dystrybucji wody.

Wydajność uszczelniania

Uszczelnienie jest niezbędne, aby zapobiec wyciekom i zapewnić prawidłowe działanie zaworu. Zawór kulowy z brązu ogólnie zapewnia lepszą skuteczność uszczelniania, szczególnie w zastosowaniach wysokociśnieniowych. Tarcza zaworu kulowego może być szczelnie osadzona w gnieździe zaworu, tworząc niezawodne uszczelnienie. Dzięki temu nadaje się do zastosowań, w których wycieki są niedopuszczalne, np. w zakładach przetwórstwa chemicznego, gdzie nawet niewielki wyciek może być niebezpieczny.

Skuteczność uszczelnienia przepustnicy z brązu zależy od jakości uszczelnienia wokół dysku. Chociaż nowoczesne przepustnice mogą mieć dobre właściwości uszczelniające, mogą nie być tak skuteczne jak zawory kulowe w sytuacjach ekstremalnie wysokiego ciśnienia lub wysokiej temperatury. Jednakże w przypadku wielu zastosowań ogólnych dobrze zaprojektowany zawór motylkowy z brązu może zapewnić odpowiednie uszczelnienie.

Aplikacje

Różnice w ich konstrukcji, kontroli przepływu, spadku ciśnienia i skuteczności uszczelnienia prowadzą do różnych zastosowań tych dwóch zaworów.

Zawory kulowe z brązu są powszechnie stosowane w takich zastosowaniach, jak:

• Systemy parowe: Ponieważ radzą sobie z parą o wysokiej temperaturze i zapewniają precyzyjną kontrolę przepływu, idealnie nadają się do regulacji przepływu pary w kotłach i turbinach parowych.
• Systemy ogrzewania i chłodzenia: Jak wspomniano wcześniej, doskonale nadają się do regulacji przepływu ciepłej lub zimnej wody w grzejnikach i centralach wentylacyjnych.
• Obróbka chemiczna: Doskonałe uszczelnienie i precyzyjna kontrola sprawiają, że nadają się do obsługi żrących chemikaliów i zapewniają dokładne dozowanie.

Przepustnice z brązu są często stosowane w:

• Stacje uzdatniania wody: Mogą szybko rozpocząć lub zatrzymać przepływ wody w dużych rurach, co jest przydatne w procesach takich jak napełnianie i opróżnianie zbiorników.
• Systemy HVAC (dla większych kanałów): Przy kontrolowaniu przepływu powietrza w dużych kanałach wentylacyjnych zaletą jest ich szybkość działania.
• Systemy nawadniające: Można ich używać do otwierania i zamykania dopływu wody do różnych odcinków sieci nawadniającej.

Powiązane produkty

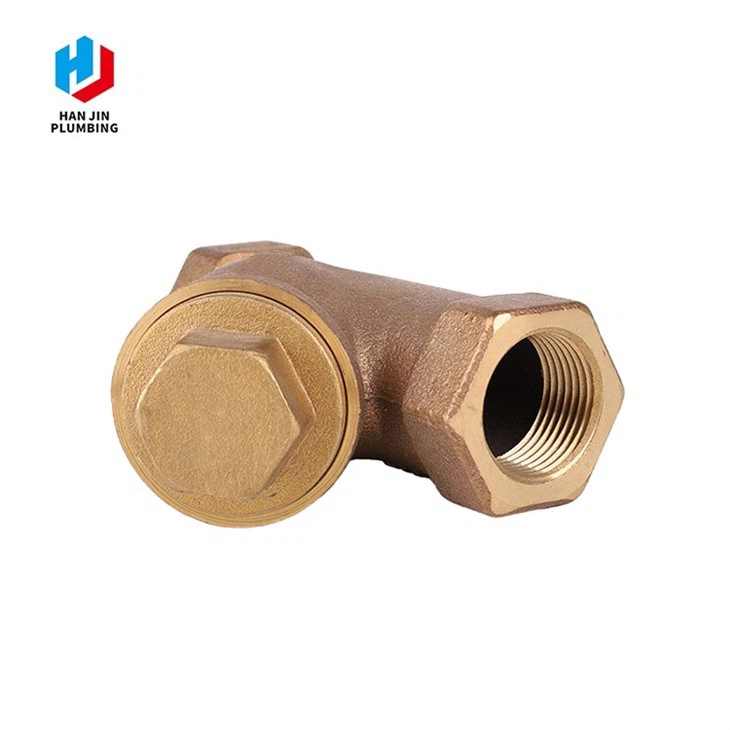

Jeśli szukasz zaworów z brązu, być może zainteresują Cię także inne nasze produkty. OferujemyBrązowy filtr Yktórego można użyć do usunięcia zanieczyszczeń z płynu, zanim dotrze on do zaworu. Pomaga to chronić zawór i inne elementy instalacji.

NaszZawór kulowy z brązu z uchwytem motylkowymłączy w sobie cechy zaworu kulowego i uchwytu motylkowego, co zapewnia łatwą obsługę. Jest to doskonała opcja do zastosowań, w których potrzebny jest niezawodny zawór dwustanowy.

A dla tych, którzy potrzebują prostego, ale skutecznego zaworu odcinającego, naszGwintowane końcówki zaworu odcinającego z brązujest popularnym wyborem. Jest łatwy w montażu i zapewnia dobre uszczelnienie.

Wniosek

Podsumowując, zawór kulowy z brązu i zawór motylkowy z brązu mają swoje unikalne cechy i zalety. Zawór kulowy charakteryzuje się precyzyjną kontrolą, dobrym uszczelnieniem, ale charakteryzuje się większym spadkiem ciśnienia. Z drugiej strony zawór motylkowy zapewnia szybkie działanie i niższy spadek ciśnienia, ale nie jest tak precyzyjny, jak przy precyzyjnej regulacji przepływu.

Jeśli nadal nie masz pewności, który zawór będzie odpowiedni dla Twojego zastosowania, nie wahaj się z nami skontaktować. Jesteśmy tutaj, aby pomóc Ci podjąć najlepszą decyzję w oparciu o Twoje konkretne potrzeby. Niezależnie od tego, czy potrzebujesz zaworu do projektu na małą skalę, czy do dużego systemu przemysłowego, mamy wszystko, czego potrzebujesz. Skontaktuj się z nami, aby rozpocząć dyskusję na temat wymagań dotyczących zaworów i wspólnie znaleźć idealne rozwiązanie.

Referencje

• Podręcznik Valve, wydanie 4, autorstwa JS Tuzsona
• Zawory przemysłowe: wybór i dobór, autor: RW Miller
